Smidd stål fast kulventil
Produktintroduktion
Fasta kulventiler i smidd stål tillverkas med hjälp av smidestekniker, designade för miljöer med högt-tryck och hög-temperatur. De består av en fast kula och två rörliga säten, som manövreras genom att rotera 90 grader för att öppna eller stänga. Deras viktigaste fördelar inkluderar kompakt struktur, slitstyrka, stark korrosionsbeständighet och stabil prestanda under extrema förhållanden. På grund av sin integrerade smidesteknik erbjuder dessa ventiler högre hållfasthet och bättre tätning, lämpliga för kritiska rörledningssystem i industrier som olja, naturgas och kemikalier. Dessutom är underhållet enkelt; regelbunden inspektion av tätningarna säkerställer en lång-tillförlitlig drift.
Produktfördelar
Hög-smidningsteknik
Ventilkroppen på Forged Steel Fixed Kulventilen använder avancerad smidesteknik, vilket uppnår en smidestäthet för huvudkroppen på upp till 7,85 g/cm³, en ökning med cirka 20 % jämfört med gjutning. Denna process säkerställer att ventilkroppen på den tappmonterade ventilen (dvs. Smidd stål fast kulventil) bibehåller strukturell integritet och stabilitet inom ett tryckområde upp till 420 klass och ett temperaturintervall från -29 grader till 425 grader.
Exakt bollpositionering
En av egenskaperna hos den tappmonterade ventilen är dess exakta kulpositioneringsförmåga, perfekt förkroppsligad i den fasta kulventilen i Forged Steel. Designad med en fast axelstruktur, bibehåller kulan en exakt positionering på ±0,5 grader även under ett tryck på upp till 420 Class. Detta tillskrivs dess stora svängningsstruktur, som säkerställer att den tappmonterade fasta kulventilen i smidd stål bibehåller utmärkt driftprestanda och exakt kontroll över mediaflödet i högtrycksmiljöer.-
Effektiv tätningsprestanda
Den fasta kulventilen i Forged Steel, som en typ av tappmonterad ventil, har fjäderbelastade -ventilsäten. Denna design trycker ventilsätet mot kulan, vilket säkerställer god dubbelriktad tätningsprestanda vid både inlopp och utlopp. Varje ventilsäte är utrustat med en fjäder, som inte bara förbättrar tätningseffektiviteten utan också gör att den tappmonterade fasta kulventilen i smidd stål bibehåller tätningens tillförlitlighet under högt tryck.
Avancerad säkerhetsdesign
Den tappmonterade fasta kulventilen i smidd stål utmärker sig i säkerhetsaspekter. När mediet som stagnerar i mittenkammaren onormalt stiger på grund av temperaturökning, kan säkerhetsventilen som är installerad på ventilsätet eller ventilkroppen automatiskt avlasta trycket när trycket överstiger det inställda värdet (t.ex. 1,6 gånger arbetstrycket), vilket förhindrar risker förknippade med övertryck. Dessutom har ventilen en brandsäker-struktur som överensstämmer med API 607-standarderna, som kan bibehålla tätningsprestanda i minst 30 minuter under en brand.
Låg friktion och enkel användning
Den fasta kulventilen i smidd stål (särskilt hänvisar till den tappmonterade ventilen) använder lager med en låg friktionskoefficient, vilket minskar vridmomentet med cirka 30 % och underlättar ventilöppning och stängning. Denna design förbättrar inte bara driftsbekvämligheten utan förlänger också livslängden för den tappmonterade ventilen (dvs. den här fasta kulventilen i smidd stål).
Full håldesign
Den tappmonterade fasta kulventilen i smidd stål antar en design med full hål, med flödespassagens diameter som matchar rörledningens innerdiameter. Denna design underlättar inte bara rengöring av rörledningar utan minskar också motståndet under mediaflödet, vilket förbättrar flödeseffektiviteten. Dessutom har ventilen blockerande och dränerande funktioner, vilket säkerställer långsiktig driftsäkerhet och stabilitet.
Specifikation
|
Design |
ASME B16.34/API 6D |
|
Ansikte mot ansikte |
ASME B16.10/API 6D |
|
Ändfläns |
ASME B16.5 |
|
BW slut |
ASME B16.25 |
|
Testa |
API 6D |
|
Brandsäkert test |
API 607/API 6FA |
|
Särskild |
NACE MR-01-75 |
Materialspecifikationer
|
Inga. |
Del |
Material |
|
1 |
Hätta |
ASTM A105 A182-F304, F316, F316L, F304L, F51 |
|
2 |
Kropp |
ASTM A105 A182-F304, F316, F316L, F304L, F51 |
|
3 |
"O" Ring |
NBR, Viton |
|
4 |
Dräneringsventil |
1020+Zn A182-F304, F316, F316L |
|
5 |
Trunnion |
A105+ENP A182-F304, F316, F316L, F304L, F51, F6 |
|
6 |
Glidande lager |
Rostfritt stål+PTFE SS316+PTFE |
|
7 |
Fjädra |
17-7PH |
|
8 |
Mutter |
ASTM A194-2H, 2HM, 8, 8M |
|
9 |
Hingst |
ASTM A193-B7, B7M, B8, B8M |
|
10 |
"O" Ring |
NBR, Viton |
|
11 |
Plats |
PTFE RPTFE PEEK PPL |
|
12 |
Boll |
A105+ENP A182-F304, F316, F316L, F51, F6 |
|
13 |
Glidande lager |
Rostfritt stål+PTFE SS316+PTFE |
|
14 |
Ventil |
1020+Zn A182-F304, F316, F316L |
|
15 |
Skruva |
ASTM A193-B7, B8 |
|
16 |
Täcka |
ASTM A105 A182-F304, F316, F316L, F304L, F51 |
|
17 |
Förpackning |
PTFE-grafit |
|
18 |
Packkörtel |
ASTM A105 A182-F304, F316, F316L, F304L, F51 |
|
19 |
Stam |
A105+ENP A182-F304, F316, F316L, F304L,17-4PH, F51 |
|
20 |
Nyckel |
1045 A182-F304, F316, F316L, F304L |
|
21 |
Ok |
ASTM A105 A182-F304, F316, F316L, F304L, F51 |
|
22 |
"O" Ring |
NBR, Viton |
|
23 |
Packning |
PTFE SS304+Graphite SS316+Graphite |
Ritningsprov

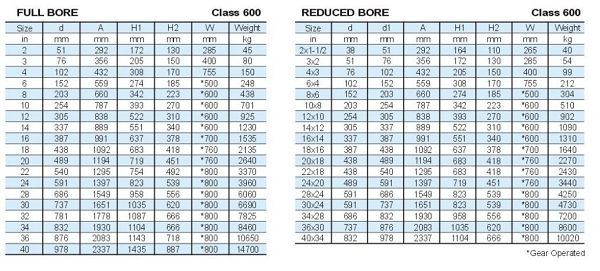

Mått och vikt
Varför välja oss
Professionellt team
Onero Valve Corporation driver för närvarande två produktionsbaser, som sysselsätter en mångsidig teknisk personal på 40 personer och en total arbetsstyrka på över 140 anställda.
Fullt utrustad
Fabriken har ett omfattande utbud av utrustning som stöds av specialiserad personal dedikerad till bearbetning, batchning, montering, testning, målning och boxning, som alla utövar rigorös processkontroll.
Certifieringar
Onero Valve Corporation har erhållit ISO9001, API-6D, ISO14001 miljöledningssystemcertifiering och ISO18001 arbetsmiljöcertifiering.
Försäljningsmarknad
Våra kärnprodukter exporteras till regioner som USA, Europa, Sydkorea och Mellanöstern, där vi har nära samarbeten med många företag och har fått beröm från våra kunder.
Vanliga frågor
F: Vilka är de vanliga materialen som används i fasta kulventiler i smidd stål?
S: Smidda fasta kulventiler av stål använder vanligtvis material som kolstål, rostfritt stål (t.ex. 304 eller 316) och legerat stål. Valet av material beror på faktorer som driftsförhållanden, temperatur, tryck och korrosiv miljö. Kolstål är kostnadseffektivt-och lämpligt för standardapplikationer, medan rostfritt stål erbjuder överlägsen korrosionsbeständighet för mer krävande miljöer.
F: Hur väljer du rätt storlek för en fast kulventil i smidd stål?
S: Att välja rätt storlek innebär att man beaktar rördiametern, flödeshastigheten och tryckfallet som tillåts i ditt system. Det är viktigt att matcha ventilstorleken med rörstorleken för att säkerställa effektivt flöde och minimalt tryckförlust. Dessutom kan konsulterande flödesscheman och tekniska specifikationer från tillverkare vägleda valet baserat på flödeshastigheter och tryckklasser.
F: Vilka underhållsprocedurer rekommenderas för fasta kulventiler i smidd stål?
S: Regelbundet underhåll inkluderar visuella inspektioner för tecken på slitage, korrosion eller skador, periodisk smörjning av spindelgängor och säten, och kontroll av läckor runt tätningar och packningar. Det är också tillrådligt att manövrera ventilen då och då för att förhindra att den fastnar och för att säkerställa smidig drift. Rengöring av inre komponenter under planerat underhåll kan bidra till att förlänga ventilens livslängd.
F: Klarar fasta kulventiler i smidesstål-högtrycksapplikationer?
S: Ja, fasta kulventiler i smidd stål är designade för att motstå högt-trycksmiljöer, vilket gör dem lämpliga för olika industriella tillämpningar. Deras robusta konstruktion tillåter dem att hantera tryck från ANSI klass 150 upp till klass 2500 eller högre, beroende på den specifika modellen och materialkvaliteten. Se alltid tillverkarens specifikationer för att säkerställa kompatibilitet med dina systemkrav.
F: Är fasta kulventiler av smidd stål lämplig för användning i korrosiva miljöer?
S: Även om smidet stål i sig har måttlig korrosionsbeständighet, beror lämpligheten för dessa ventiler i korrosiva miljöer till stor del på det valda materialet och eventuella skyddande beläggningar eller behandlingar som appliceras. Rostfria versioner, särskilt de som är gjorda av austenitiska kvaliteter som 316, erbjuder utmärkt motståndskraft mot ett brett utbud av frätande ämnen. Beläggningar som epoxi eller PTFE kan ytterligare förbättra deras hållbarhet under tuffa förhållanden.
F: Vilka är de typiska ändanslutningarna tillgängliga för fasta kulventiler i smidd stål?
S: Fasta kulventiler av smidd stål har vanligtvis flera typer av ändanslutningar för att passa olika rörsystem. Dessa inkluderar gängade ändar (NPT, BSP), flänsade ändar (ANSI, DIN), svetsade ändar (stumsvets) och sockelsvetsändar. Valet av anslutningstyp beror på installationskraven, enkel underhåll och kompatibilitet med befintlig rörledningsinfrastruktur.
F: Hur skiljer sig en fast kulventil i smidd stål från en flytande kulventil när det gäller drift?
S: I en fast kulventil är kulan säkrad på plats i ventilkroppen, vilket innebär att den inte flyter när den används. Denna design ger bättre tätning under höga tryck och temperaturer jämfört med flytande kulventiler. Fasta kulventiler har ofta skaft som roterar i tätade lager, vilket möjliggör exakt kontroll utan att påverka kulans position, och bibehåller därigenom en konsekvent tätning oavsett systemvibrationer eller tryckfluktuationer.
F: Är det möjligt att reparera en skadad fast kulventil i smidd stål, eller bör den bytas ut?
S: Reparationsalternativen beror på skadans omfattning och den specifika komponent som påverkas. Mindre problem som utslitna-säten eller tätningar kan ofta ersättas med OEM-delar, vilket återställer ventilens funktionalitet. Omfattande skador på bollen, kroppen eller kritiska inre delar kan dock kräva utbyte av säkerhets- och prestandaskäl. Det är avgörande att bedöma kostnads-effektiviteten och genomförbarheten av reparationer mot utbyte.
F: Vilken roll spelar ställdonet i driften av en fast kulventil i smidd stål?
S: Ett ställdon automatiserar öppnings- och stängningsprocessen för ventilen och omvandlar styrsignaler (elektriska, pneumatiska eller hydrauliska) till mekanisk rörelse. Den säkerställer exakt kontroll över flödeshastigheter och kan underlätta fjärrstyrning eller integrering i automatiserade system. Ställdon förbättrar operativ effektivitet, minskar manuella ingrepp och möjliggör snabb respons på processförändringar, vilket gör dem integrerade i moderna industriella applikationer.
F: Finns det några speciella överväganden vid installation av en fast kulventil i smidd stål på en farlig plats?
S: Ja, installation på farliga platser kräver att strikta säkerhetskoder och standarder följs, såsom de som fastställs av organisationer som OSHA, NEC och ATEX. Särskild uppmärksamhet måste ägnas åt korrekt jordning,-explosionssäkra ställdon om de används och att säkerställa kompatibilitet med områdets klassificering för brandfarliga gaser, ångor eller damm. Överväg dessutom att använda ventiler med lämpliga certifieringar som indikerar deras lämplighet för farliga miljöer.
