En DBB (Double Block and Bleed) dubbelkulventil är en avgörande komponent i många industriella applikationer, och erbjuder förbättrad säkerhet och funktionalitet. Som leverantör av DBB dubbla kulventiler är jag väl insatt i dess arbetsprincip och de fördelar det medför för olika industrier. I den här bloggen kommer jag att fördjupa mig i detaljer om hur en DBB dubbelkulventil fungerar.
Grundläggande struktur för en DBB-dubbelkulventil
En DBB dubbelkulventil består vanligtvis av två kulventiler integrerade i en enda kropp. Varje kulventil har ett sfäriskt stängningselement med ett hål i mitten. Kulorna är utformade för att rotera inuti ventilkroppen och de är anslutna till en spindel som kan vridas manuellt, pneumatiskt eller elektriskt. Ventilhuset är vanligtvis tillverkat av material som rostfritt stål, kolstål eller andra legeringar, beroende på applikationskraven. Det finns även tätningar runt kulorna och i ventilhuset för att förhindra läckage.
Arbetsprincipen för en DBB dubbelkulventil
1. Isoleringsfunktion
Den primära funktionen för en DBB dubbelkulventil är isolering. När ventilen är i stängt läge, roteras båda kulorna så att hålen i kulorna är vinkelräta mot rörledningens flödesväg. Detta skapar två separata tätningar, som effektivt blockerar flödet av vätska från både uppströms- och nedströmssidan av ventilen. Denna dubbelblocksfunktion är väsentlig i applikationer där fullständig isolering av en sektion av rörledningen krävs, till exempel under underhåll, reparation eller vid hantering av farliga vätskor.
Till exempel, i en olje- och gasledning, om det finns ett behov av att utföra underhåll på en viss sektion, kan DBB-dubbelkulventilen stängas för att isolera den sektionen från resten av rörledningen. Detta säkerställer att ingen olja eller gas kan strömma in i eller ut ur underhållsområdet, vilket minskar risken för läckor och potentiella faror.
2. Avluftningsfunktion
Förutom dubbelblocksfunktionen har en DBB dubbelkulventil även en avluftningsfunktion. Det finns en avtappningsport mellan de två kulorna. När ventilen är stängd kan avtappningsporten öppnas för att frigöra eventuell vätska eller tryck mellan de två kulorna. Detta är viktigt av säkerhetsskäl, eftersom det möjliggör ett säkert avlägsnande av eventuell kvarvarande vätska eller tryck som kan ha samlats i utrymmet mellan de två isoleringspunkterna.
Antag att det finns en tryckuppbyggnad mellan de två kulorna på grund av termisk expansion av den fångade vätskan. Genom att öppna avluftningsporten kan övertrycket släppas ut på ett säkert sätt, vilket förhindrar potentiell skada på ventilen eller rörledningen.
3. Öppnings- och stängningsmekanism
För att öppna DBB-dubbelkulventilen roteras skaften på de två kulorna samtidigt så att hålen i kulorna ligger i linje med rörledningens flödesväg. Detta gör att vätskan kan strömma fritt genom ventilen. Rotationen av skaften kan styras av olika typer av ställdon. Manuella ställdon är lämpliga för småskaliga applikationer där ventilen behöver manövreras sällan. Pneumatiska och elektriska ställdon, å andra sidan, används i större - skala och automatiserade system, där snabb och exakt drift krävs.
När ventilen stängs, är processen omvänd. Stammarna roteras så att hålen i kulorna är vinkelräta mot flödesbanan, vilket skapar dubbelblockseffekten.
Jämförelse med andra typer av kulventiler

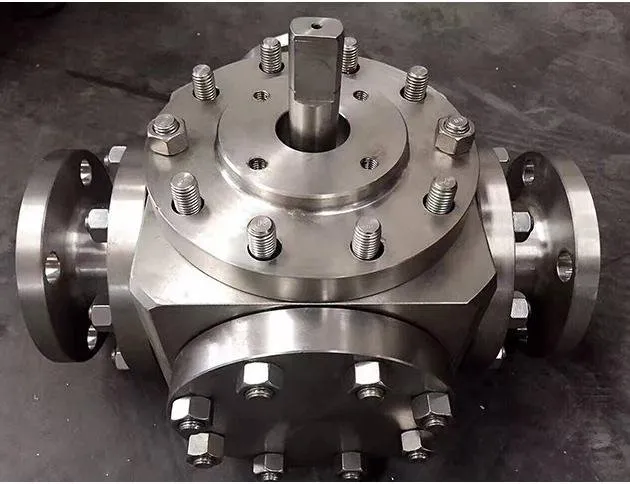

1. Fyrvägs kulventil
AFyrvägs kulventilhar en annan design och funktion jämfört med en DBB dubbelkulventil. En fyrvägskulventil används främst för att avleda vätskeflödet i olika riktningar. Den har en enda kula med flera portar och kan konfigureras för att styra flödet mellan olika rörledningar. Däremot fokuserar en DBB dubbelkulventil på isolerings- och blödningsfunktioner snarare än flödesavledning.
2. Jacka Kulventil
AJacka kulventilär utformad med en mantel runt ventilhuset. Manteln kan fyllas med ett värme- eller kylmedium för att upprätthålla temperaturen på vätskan som strömmar genom ventilen. Detta är användbart för applikationer där vätskan måste hållas vid en specifik temperatur. En DBB dubbelkulventil har dock inte denna temperaturkontrollfunktion utan är mer fokuserad på isolering och säkerhet.
3. Wafer Kulventil
AWafer kulventilär en typ av kulventil som är designad för att installeras mellan två flänsar med hjälp av bultar. Det är en relativt enkel och kompakt ventil som främst används för on/off-kontroll av vätskeflödet. En DBB-dubbelkulventil, med sina dubbelblocks- och avluftningsmöjligheter, erbjuder en högre nivå av säkerhet och isolering jämfört med en waferkulventil.
Tillämpningar av DBB dubbla kulventiler
1. Olje- och gasindustrin
Inom olje- och gasindustrin används DBB dubbla kulventiler i stor utsträckning i rörledningar, raffinaderier och lagringsanläggningar. De används för att isolera delar av rörledningen under underhåll, förhindra flödet av farliga vätskor och säkerställa driftsäkerheten. Till exempel, i en offshore oljeplattform, används DBB dubbla kulventiler för att isolera olika sektioner av produktions- och transportledningarna.
2. Kemisk industri
Inom den kemiska industrin, där hantering av frätande och giftiga kemikalier är vanligt, ger DBB dubbla kulventiler ett tillförlitligt sätt att isolera olika delar av det kemiska processsystemet. De kan förhindra läckage av kemikalier, skydda miljön och arbetarnas säkerhet.
3. Kraftproduktion
I kraftverk används DBB dubbla kulventiler i ång- och vattenledningar. De kan isolera delar av rörledningen för underhåll och reparation, vilket säkerställer effektiv och säker drift av kraftgenereringssystemet.
Fördelar med att använda DBB dubbla kulventiler
1. Förbättrad säkerhet
Dubbelblockering och avluftningsfunktionen hos DBB dubbla kulventiler ger en hög säkerhetsnivå. Det förhindrar effektivt vätskeflöde i båda riktningarna och möjliggör säker frigöring av instängt tryck, vilket minskar risken för läckor och potentiella faror.
2. Minskat underhåll
Konstruktionen av DBB dubbla kulventiler är relativt enkel, med färre rörliga delar jämfört med vissa andra typer av ventiler. Detta minskar sannolikheten för mekaniska fel och behovet av frekvent underhåll.
3. Mångsidighet
DBB dubbla kulventiler kan användas i ett brett spektrum av industrier och applikationer, tack vare deras förmåga att hantera olika typer av vätskor, tryck och temperaturer.
Slutsats
Som leverantör av DBB dubbla kulventiler förstår jag vikten av dessa ventiler i olika industriella tillämpningar. Deras unika arbetsprincip, som kombinerar dubbelblock- och avluftningsfunktioner, ger ökad säkerhet och tillförlitlighet. Oavsett om du är inom olje- och gasindustrin, kemi- eller kraftgenereringsindustrin kan en DBB dubbelkulventil vara ett värdefullt tillägg till ditt rörledningssystem.
Om du är intresserad av att köpa DBB dubbla kulventiler eller har några frågor om deras applikationer och specifikationer, är du välkommen att kontakta oss för en detaljerad diskussion. Vårt team av experter är redo att hjälpa dig att hitta rätt ventillösning för dina behov.
Referenser
- Valve Handbook, 4:e upplagan, av JS Wachel.
- Industriella ventiler: urval och dimensionering, av Robert W. Ludtke.
