Hej där! Som leverantör av kulventiler i waferstil får jag ofta frågan om hur man väljer rätt ställdon för dessa ventiler. Det är ett avgörande beslut som i hög grad kan påverka ditt systems prestanda och effektivitet. Så låt oss dyka direkt in och utforska nyckelfaktorerna du behöver tänka på när du väljer ett ställdon för en kulventil i waferstil.
1. Förstå grunderna för kulventiler av waferstil
Först till kvarn, låt oss snabbt gå igenom vad kulventiler i waferstil är. Dessa ventiler är designade för att passa mellan två flänsar i en rörledning. De är kompakta, lätta och erbjuder en tät avstängning, vilket gör dem populära i en mängd olika industrier, från kemisk bearbetning till vattenbehandling.
Kulan inuti ventilen roterar för att kontrollera vätskeflödet. När kulans hål är i linje med rörledningen är ventilen öppen, vilket gör att vätska kan passera igenom. När kulan roteras 90 grader stängs ventilen och blockerar flödet.
2. Typer av ställdon
Det finns flera typer av ställdon tillgängliga för kulventiler av waferstil, var och en med sina egna fördelar och nackdelar.
Elektriska ställdon
Elektriska ställdon är ett populärt val eftersom de är enkla att installera och styra. De använder en elmotor för att driva ventilens öppning och stängning. Du kan ansluta dem till ett kontrollsystem, vilket möjliggör fjärrstyrning och exakt kontroll. De är bra för applikationer där du behöver exakt positionering och repeterbarhet. Till exempel i en farmaceutisk tillverkningsanläggning, där exakt flödeskontroll är avgörande för produktkvaliteten.
Pneumatiska ställdon
Pneumatiska ställdon använder tryckluft för att manövrera ventilen. De är snabbverkande och kan ge högt vridmoment, vilket gör dem lämpliga för stora ventiler eller applikationer där snabb avstängning krävs. De är också relativt enkla och pålitliga, med färre komponenter som kan gå sönder jämfört med vissa andra typer av ställdon. Industrier som olja och gas använder ofta pneumatiska ställdon i sina pipelines för säkerhetskritiska tillämpningar.
Hydrauliska ställdon
Hydrauliska ställdon använder en hydraulisk vätska för att generera den kraft som behövs för att manövrera ventilen. De kan leverera extremt högt vridmoment, vilket är idealiskt för mycket stora eller högtrycksventiler. De är dock mer komplexa och kräver en hydraulisk kraftenhet, vilket kan öka kostnaderna och underhållskraven. Du kanske ser hydrauliska ställdon i tunga industriella applikationer, som i storskalig gruvdrift.
3. Vridmomentkrav
En av de viktigaste faktorerna vid val av ställdon är att bestämma det vridmoment som krävs för att manövrera ventilen. Det vridmoment som behövs beror på flera faktorer, inklusive storleken på ventilen, trycket på vätskan i rörledningen och vilken typ av sätesmaterial som används i ventilen.
Du kan beräkna det erforderliga vridmomentet med hjälp av ventiltillverkarens datablad eller genom att använda tekniska formler. Det är avgörande att välja ett ställdon som kan ge tillräckligt med vridmoment för att öppna och stänga ventilen smidigt, särskilt under de maximala driftsförhållandena. Om ställdonet inte har tillräckligt med vridmoment kan det hända att ventilen inte öppnas eller stängs helt, vilket leder till läckor eller ineffektiv drift.
4. Driftsvillkor
Driftförhållandena för ditt system spelar en stor roll i valet av ställdon.
Temperatur
Temperaturen på vätskan och den omgivande miljön kan påverka ställdonets prestanda. Till exempel i högtemperaturapplikationer måste du välja ett ställdon som tål värmen utan att förlora sin funktionalitet. Vissa ställdon är designade med speciella material och beläggningar för att klara extrema temperaturer. Å andra sidan, i kalla miljöer kan du behöva överväga ställdon med funktioner som isolering eller värmare för att förhindra frysning.
Tryck
Trycket i rörledningen är en annan kritisk faktor. Högtrycksapplikationer kräver ställdon som kan hantera kraften som utövas av vätskan. Du måste se till att ställdonets nominella tryck är högre än det maximala drifttrycket för ditt system för att säkerställa säker och tillförlitlig drift.
Korrosion
Om din applikation involverar korrosiva vätskor eller en korrosiv miljö, måste du välja ett ställdon med lämpliga korrosionsbeständiga material. Till exempel, i en kemisk anläggning där syror eller alkalier finns, kan du välja ett ställdon av rostfritt stål eller med en speciell beläggning för att skydda den från korrosion.
5. Kontrollkrav
Fundera på hur du vill styra ventilen. Behöver du manuell kontroll, fjärrkontroll eller automatiserad kontroll?
Manuell kontroll
Manuell styrning är det enklaste alternativet. Det innebär att man använder en handratt eller spak för att manövrera ventilen. Detta är lämpligt för småskaliga applikationer eller där ventilen inte behöver justeras ofta. Det är dock inte praktiskt för storskaliga eller svåråtkomliga ventiler.
Fjärrkontroll
Fjärrkontroll gör att du kan styra ventilen på avstånd. Detta är användbart i applikationer där ventilen är placerad i ett farligt eller otillgängligt område. Du kan använda en mängd olika kommunikationsmetoder, såsom trådbundna eller trådlösa signaler, för att skicka kommandon till ställdonet.
Automatiserad kontroll
Automatiserade styrsystem använder sensorer och styrenheter för att driva ventilen baserat på vissa förhållanden, såsom flödeshastighet, temperatur eller tryck. Detta ger högsta nivå av precision och effektivitet. Till exempel, i en vattenreningsanläggning kan ett automatiserat styrsystem justera ventilöppningen för att upprätthålla en konstant flödeshastighet.
6. Kompatibilitet med ventilen
Ställdonet måste vara kompatibelt med den wafer-stil kulventil du använder. Detta inkluderar faktorer som monteringsgränssnittet, axelstorleken och anslutningstypen.
Se till att ställdonet enkelt kan monteras på ventilen och att ställdonets axel kan passa ordentligt i ventilens skaft. Du måste också överväga anslutningstypen, oavsett om det är en direktmontering eller en kopplingsbaserad anslutning.
7. Kostnad och underhåll
Kostnad är alltid en övervägande. Du måste balansera det ursprungliga inköpspriset för ställdonet med dess långsiktiga drift- och underhållskostnader.
Inköpspris
Elektriska ställdon är i allmänhet dyrare i förväg jämfört med pneumatiska ställdon. Däremot kan de erbjuda bättre långsiktigt värde när det gäller energieffektivitet och exakt kontroll. Hydrauliska ställdon är vanligtvis de dyraste på grund av den extra hydrauliska kraftenheten som krävs.
Underhållskostnader
Tänk på underhållskraven för ställdonet. Pneumatiska ställdon är relativt låga - underhåll, med enkla komponenter som är lätta att byta. Elektriska ställdon kan kräva mer komplext underhåll, särskilt om de har elektroniska komponenter. Hydrauliska ställdon kräver regelbundet underhåll av hydraulvätskan och kraftenheten.
Några av våra produktrekommendationer

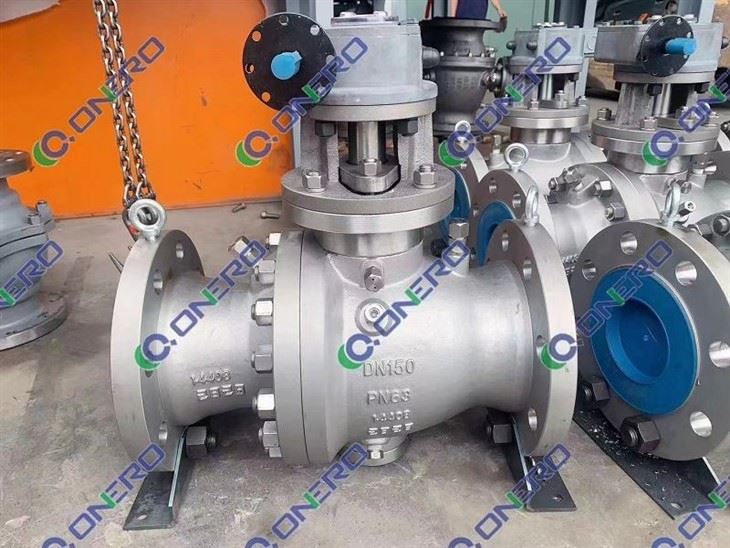

Vi erbjuder ett brett utbud av kulventiler i waferstil som kan paras ihop med lämpliga ställdon. Kolla in vårFast kulventil i rostfritt stål, som är känt för sin hållbarhet och utmärkta prestanda. VårMetall hård tätning kulventilär ett utmärkt val för högtrycks- och högtemperaturapplikationer. Och om du behöver en ventil för mer komplex flödeskontroll, vårTrevägs kulventilkan passa perfekt.
Slutsats
Att välja rätt ställdon för en kulventil av waferstil är ett mångfacetterat beslut. Du måste överväga typen av ställdon, vridmomentkrav, driftsförhållanden, kontrollkrav, kompatibilitet och kostnad. Genom att noggrant utvärdera dessa faktorer kan du välja ett ställdon som säkerställer optimal prestanda för din ventil och ditt övergripande system.
Om du är intresserad av våra kulventiler i waferstil eller behöver hjälp med att välja rätt ställdon, kontakta oss gärna för en upphandlingsdiskussion. Vi är här för att hjälpa dig att hitta de bästa lösningarna för dina specifika behov.
Referenser
- Valve Handbook, 4:e upplagan av JS Clark
- Industriella ventiler: urval, specifikationer och dimensionering av AK Sinha
